Das Aufmaß-Werkzeug in Craftnote ermöglicht Dir, direkt in Plänen, Bildern oder Zeichnungen genaue Maße zu erfassen – ganz ohne vor Ort messen zu müssen. Diese Anleitung zeigt Dir, wie Du das Tool öffnest und die Funktionen zur Flächenbestimmung, Snapping-Ausrichtung sowie Maßstab-Kalibrierung verwendest.
Schritt‑für‑Schritt‑Anleitung
-
Aufmaß-Tool öffnen

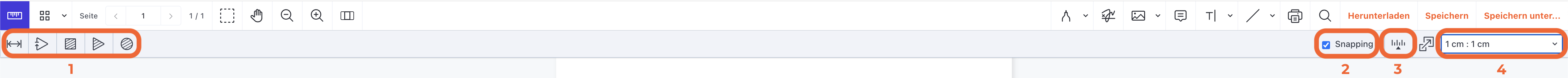

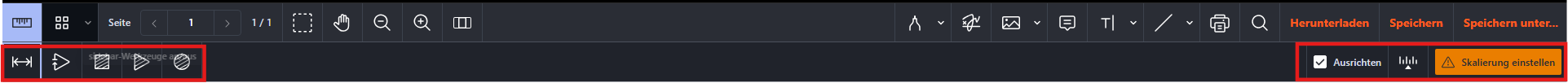

- Wenn Du einen Grundriss in Deinen Projektdateien abgelegt hast, klickst Du dieses an und klickst oben rechts auf bearbeiten. Wenn Du nun ganz links auf das Lineal Symbol "Abmessungen" klickst, öffnen sich die Aufmaßfunktionen.
-
Flächenbestimmung
- Linien: Einzelflächen oder Strecken abmessen
- Polygone: Einen Raum, Balkon oder unregelmäßige Fläche durch „Abklicken" der Eckpunkte definieren
- Rechtecke, Dreiecke, Kreise: Schnelle Flächenmessung durch Standardformen
-
Snapping-Funktion
- Beim Zeichnen von Formen oder Linien aktiviert sich das sogenannte „Snapping": Deine Linien haften an benachbarten Punkten zur genauen Ausrichtung – für präzisere Messergebnisse.
-
Skalierungen via Lineal
- Du misst eine bekannte Strecke (z. B. Du weißt, dass eine Wand 2 m ist) im Plan und hinterlegst die reale Länge
- Oder Du nutzt eine vorhandene Skala im Grundriss und stellst sie damit ein
- Wie nutzt Du es?
- Klicke auf das Linealsymbol
- Zeichne die Strecke ein, die du kalibrieren möchtest
- Es öffnet sich das Fenster „Skalierung kalibrieren" – gib hier zum Beispiel an, dass die Strecke 3 m lang ist
- Bestätige mit „Fertig" – die Skalierung gilt nun für das gesamte Dokument
-
Skalierungen manuell
- Du kannst den Maßstab auch manuell eingeben, z. B.: 2 cm im Dokument = 1 m in der Realität.
Gut zu wissen
- Das Aufmaß-Tool kannst Du nicht nur im Büro nutzen – es funktioniert auch mobil auf der Baustelle oder beim Kunden.
- Dank des pixelgenauen Zooms kannst Du sehr präzise messen.
- Du kannst die Darstellung Deiner Linien individuell anpassen: Farbe, Linienbreite und Transparenz lassen sich frei wählen. So kannst Du einzelne Maße farblich hervorheben und besser unterscheiden.
